YCB圆弧齿轮泵参数及结构解析

文章出处:天津远东泵业有限公司 人气:-发表时间:2017-06-28

天津远东YCB齿轮泵|圆弧齿轮泵|不锈钢齿轮泵的参数解析

 YCB圆弧齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。

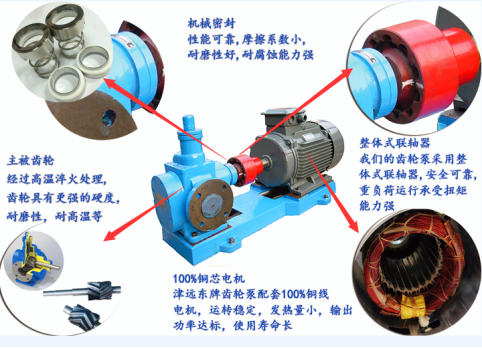

ycb圆弧齿轮泵结构

YCB圆弧齿轮泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。YCB圆弧齿轮泵 KCG泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。

圆弧齿轮泵要比普通齿轮泵使用寿命长2-3倍,主要区别在于圆弧齿轮泵的齿轮泵为圆弧型,泵在运转过程中齿轮和齿根咬合是处于两个圆弧平滑过渡,没有任何死点或卡住现象;所以使用寿命极长。而普通齿轮泵齿型是渐开线斜齿轮,泵在正常运转过程中齿轮和齿根转动时齿轮齿顶菱角会和与之相配合的齿轮齿根产生碰撞、磨损、齿轮齿根部位也会产生困液,致使渐开线齿轮泵存在转动时噪音比较大的现象,而且齿轮泵的使用寿命会受到影响。

圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
外啮合双
齿轮泵的结构。一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。齿轮转动时,吸入腔侧轮齿相互脱开处的齿间容积逐渐增大,压力降低,液体在压差作用下进入齿间。随着齿轮的转动,一个个齿间的液体被带至排出腔。这时排出腔侧轮齿啮合处的齿间容积逐渐缩小,而将液体排出。齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。泵的流量可至300米3/时,压力可达3×107帕。它通常用作液压泵和输送各类油品。齿轮泵结构简单紧凑,制造容易,维护方便,有自吸能力,但流量、压力脉动较大且噪声大。齿轮泵必须配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值
而损坏泵或原动机。

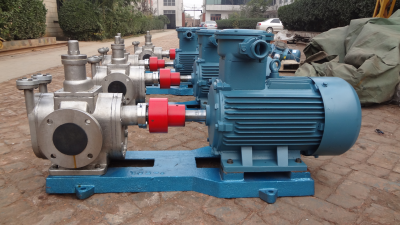

YCB不锈钢圆弧齿轮泵

我公司所有产品圆弧泵均可根据用户不同需求订做各种不锈钢泵304、316、316L)耐腐蚀泵、铜轮防爆泵等。不锈钢泵、耐腐蚀泵主要用于输送卫生条件要求严格的介质或者有腐蚀性介质等!如:酸、碱等各种化工原料、食品等。铜轮防爆泵主要用于有挥发性、易燃、易爆等场合!如:输送柴油、汽油、甲苯等!

天津远东泵业专业制泵20年,专业生产齿轮泵,螺杆泵,高粘度泵,以完善的售后服务,优质的产品质量回馈广大客户,如需更多技术支持,请拨打全国免费客户服务热线:4008-737-966.
